一、概述
標準孔板有著悠久的歷史背景，各種試驗數據齊全。結構簡單，無可動部件、長期使用穩定可靠，精度高。有豐富的設計制造和應用經驗。標準化程度高，線性好，可不必進行實流標定。孔板流量計有可靠的實驗數據和完善的國際（ISO5167-2003）、國家標準（GB2624-2006）。在國外和國內有著其固有的巨大市場，用戶熟悉、數據完善；遵循國際標準計算與加工、使用靈活方便；國內目前流量測量中應用最 廣泛的仍然是差壓式流量計，據有關資料的估計占流量儀表總用量的75%-85%之間。它在蒸汽鍋爐、石油、化工、鋼鐵、電力、水利、造紙、制藥、食品和化纖等行業中被廣泛使用。
二、測量原理

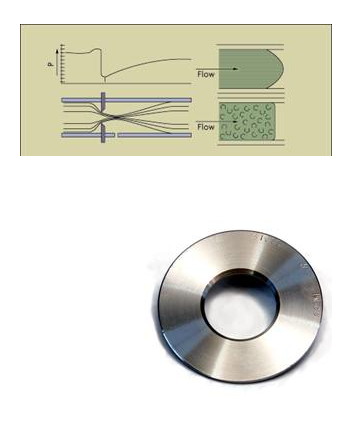

充滿管道的流體，當它們流經管道內的流量孔板時，流速將在流量孔板的節流處形成局部收縮，從而使流速加快，靜壓力降低，于是在標準孔板前后便產生了壓力降或叫壓差，介質流動的流量愈大，在流量孔板前后產生的壓差也就愈大，所以可通過測量壓差來測量流體流量的大小。這種測量方法是以流動連續性方程（質量守恒定律）和伯努利方程式（能量守恒定律）的原理為基礎的。
流量計算公式：
式中:
，
——分別為質量流量（㎏/s）和體積流量（m3/s）；
——流出系數 ；
——可膨脹性系數；
——節流件開孔直徑，m；
——直徑比，
——管道內經，m；
——被測流體密度，㎏/m；
——差壓，Pa；
三、特點
1. 試驗研究以及資料積累豐富，有國家標準支持。
2. 使用差壓范圍廣。
3. 管道口徑使用范圍大。
4. 測量精度高，范圍寬。
5. 可適用于高溫，高壓及超低溫等各種工況條件。
6. 可適用于各種材質。
7. 現場數顯，信號遠傳兼容。
8. 適用介質范圍廣，可對各種液體、氣體及蒸汽的流量測量。
9. 制造簡單，安裝方便。
10. 壓力損失較大約為差壓的一半。
四、主要技術參數
1. 公稱直徑：25mm≤DN≤2400mm
2. 公稱壓力：PN≤42Mpa
3. 工作溫度：-50℃≤t≤550℃
4. 孔徑比：0.10≤β≤0.75
5. 雷諾數范圍：當0.10≤β≤0.56時 5000≤ReD
當0.45≤β≤0.75時 10000≤ReD
6. 精度：1.0級，1.5級，2.0級
7. 連接方式：焊接、法蘭連接

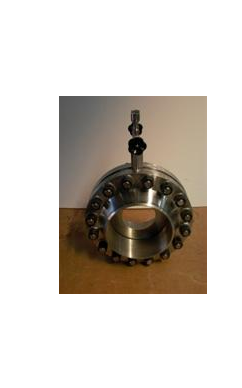

五、結構形式
孔板流量計根據開孔形式和安裝方式分為多種結構如下圖：
|
|
|
|
普通型 | 夾持式 | 法蘭焊接式 | 法蘭連接 |
|
|
|
|
夾裝式（用于低溫介質） | 夾裝式（用于高溫介質） | 法蘭連接（測液體） | 法蘭連接（ |
