LG-LGD均速管德爾塔巴
一、概述
均速管德塔巴是運用差壓式皮托管的工作原理，插入式的安裝方法，設計生成的一種流量計。均速管德爾塔巴流量計是由檢測桿、取壓口和導桿組成，它橫穿管道內部與管軸垂直，在檢測桿迎流面上設有多個總壓檢測孔，分別由總壓導壓管和靜壓導壓管引出，根據總壓與靜壓的差壓值，計算出流經管道流量。
二、測量原理
均速管德爾塔巴采用曲面設計，截面本身是對稱的，曲面分為三部分（如右圖），迎面部分為平滑段，使探頭平滑地與介質接觸；第二部分為加速段，將介質的流速平均加速三倍，通過增加與介質的接觸面，提高迎面段的壓力；第三部分為高低壓分界尖峰，突然阻力消失，在探頭后面形成低壓區，實際的彩色速譜可以充分反映介質流速的變化。所以說，均速管德爾塔巴流量計探頭的設計滿足了壓損小和差壓大的要求。
三、特點
1、廣泛用于各種干燥或者潮濕氣體、液體、蒸汽等介質的測量；
2、探頭材料有特殊的1.4528和哈C4合金，專門針對各種強腐蝕介質；
3、低壓孔徑為8mm，防堵性能良好；
4、探頭截面對稱，可以雙向測量；
5、管道動力損失小；
6、安裝工作量小，一體化/分體安裝自由選擇
四、主要技術參數
1、 量程比：在差壓滿足的情況下量程比1：10；
2、 通用管徑：8mm～15000mm；
3、 直管段要求：通常情況下前7D、后3D保證測量精度0.5％～1.0％；
4、 測量精度：±0.5％～±1.0％；
5、 重復精度：±0.1％；
6、 適用壓力：0～25Mpa，特殊應用可達40Mpa；
7、 適用溫度：-100℃～500℃,特殊應用可達800℃；
8、 適用介質：空氣、煤氣、煙氣、自來水、鍋爐給水、含腐溶液、蒸汽等各種氣液介質；
9、 參照標準：ISO 3966-197、JB/T5325-1991及GB/T2624-2006；
10、連接方式：插入式法蘭連接，插入式螺紋連接、管道式法蘭連接、管道式螺紋連接；
五、結構形式

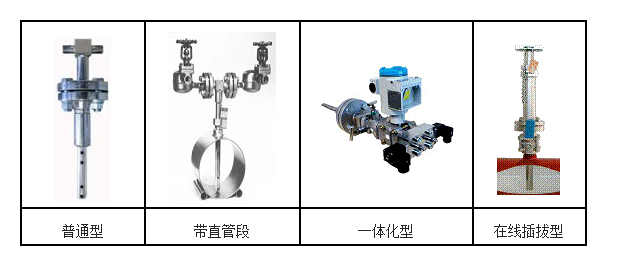

德爾塔巴根據測量介質安裝方式分為四種結構，如下表：
