LG-ZYYQ-圓缺孔板
文章來源:本站時間:2022-11-12 15:52:27 點擊:1207
一、概述
圓缺孔板的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98％，開孔的圓弧部分的圓心與管道同心，這種開孔方法使得圓缺孔板 特別適用于濕蒸汽、各種煤氣、煙氣、含油液體等贓物介質的流量測量。
二、測量原理
圓缺孔板測量原理與孔板一樣是一種利用節流原理的流量測量裝置。
三、主要技術參數
1. 管道規格：50mm≤DN≤1200mm
工作壓力：PN≤16MPa
工作溫度：-40℃≤t≤450℃
精度等級： 1級，1.5級
連接方式：夾裝式、法蘭連接、焊接式。
四、結構形式

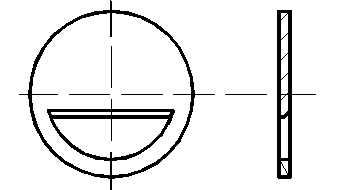

圓缺孔板采用法蘭取壓，結構如下圖：
